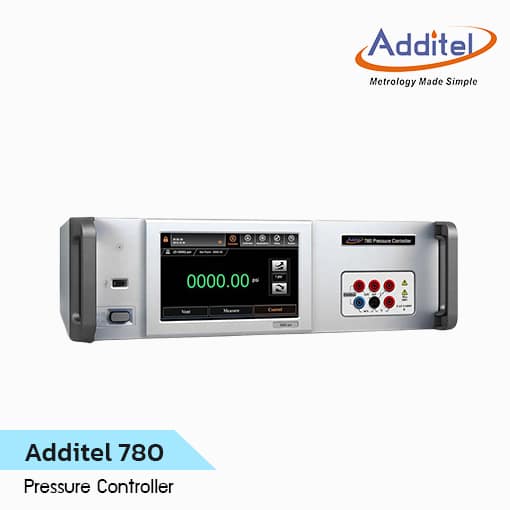

Additel 780

Additel ADT780 Pressure Controller

    • Pressure ranges from vacuum to 3,000 psi (200 bar)
    • Precision accuracy models to 0.01% of reading
    • Standard model accuracy of 0.02% of full scale
    • HART Communication and Profibus PA (not included in ADT780S)
    • Control stability of 0.003%FS
    • Easy-to-use icon based user interface

    call line official ตัวแทน จำกัด



    Overview

    Additel 780 Pressure Controller ผสมผสานความทนทาน ความแม่นยำ และคุณภาพที่เหมือนกันไว้ในคอนโทรลเลอร์ตั้งโต๊ะแบบใหม่ที่อัดแน่นไปด้วยคุณสมบัติและฟังก์ชันที่ใช้งานง่ายอย่างน่าทึ่ง Additel 780 มีช่วงฐานสองช่วง : 1,000 psi (70 bar) และ 3,000 psi (200 bar) ช่วงฐานกำหนดช่วงการควบคุมสูงสุดของตัวควบคุม การกำหนดค่าแต่ละรายการมีเซ็นเซอร์ควบคุมซึ่งคุณสามารถเลือกช่วงเซ็นเซอร์ที่เหมาะกับการใช้งานของคุณได้ล่วงหน้า สามารถใช้เซ็นเซอร์ภายนอกและภายในซึ่งช่วยให้ขยายช่วงและความสามารถด้านความแม่นยำในอนาคต
    Standalone Solution
    เครื่องควบคุมแรงดันโดยทั่วไปต้องใช้ขวดไนโตรเจนสำหรับการจ่ายก๊าซ ซึ่งทำให้ยากต่อการเคลื่อนย้ายตัวควบคุม Additel 780 มีเอกลักษณ์ตรงที่มีปั๊มไฟฟ้าเสริม คุณสามารถสร้างแรงดันได้ถึง 1,000 psi (70 bar) โดยไม่ต้องใช้ขวดแก๊ส
    Process Functionality
    Additel 780 Pressure Controller ถือว่ารองรับการใช้งานที่หลากหลายมาก ซึ่งปกติแล้วอาจต้องใช้เครื่องสอบเทียบแรงดัน ความสามารถในตัว ได้แก่ ความสามารถในการวัดกระแสและแรงดัน, กำลังไฟฟ้าลูป 24 โวลต์, HART® and Profibus PA communication, ฟังก์ชั่นการวัดสวิตช์, เอาต์พุตแบบอะนาล็อกเสริม ฯลฯ

    Specifications

    Specification ADT780-1K ADT780-3K
    Pressure range -14.5 to 1,000 psi (-0.95 to 70 bar) -14.5 to 3,000 psi (-0.95 to 200 bar)[1]
    Control stability 0.003% FS (stability based on % FS of control sensor range)
    Precision (includes 1 year stability) See pressure range table
    Media Clean gas
    Over-range indication 103% to 120% (based on sensor)
    Resolution 4, 5, 6, or 7 digits (user selectable)[2]
    Pressure type Gauge, Absolute
    Warm up time 15 minutes
    Measurement units Pa, hPa, kPa, MPa, bar, mbar, psi, mmHg@0°C,cmHg@0°C, mHg@0°C, inHg@0°C, inH2O@4°C, mmH2O@4°C, cmH2O@4°C, mH2O@4°C, mmH2O@20°C, cmH2O@20°C, mH2O@20°C, kg/m2, kg/cm2, mtorr, torr, atm, lb/ft2, tsi, user selectable
    Minimum control pressure[3] 0.0001 psi 0.001 psi



    ELECTRICAL MEASURE SPECIFICATIONS
    Specification Range Resolution Accuracy
    Volts DC -30 to 30 V 0.1 mV ±0.01% rdg + 1.5 mV
    -300 to 300 mV 1 μV ±0.01% rdg + 15 μV
    Current DC -30 to 30 mA 0.1 μA ±0.01% rdg + 1.5 μA
    Switch test If the switch has detected voltage, the range is from 3 – 24 V
    DC 24V output 24V ± 0.24V, max 30 mA



    PHYSICAL SPECIFICATIONS
    Specification ADT780-1K & ADT780-3K
    Power 100 to 240V, 50/60 Hz
    Pressure ports G1/8 F
    Storage temperature -20°C to 70°C
    Operating environment 0-90% RH non-condensing
    Display 7 inch (17.8 cm) color, touch screen display
    Weight 33 lbs (15 kg)
    Dimensions (DWH) 16.5 x 17.3 x 5.2 inch (419 x 440 x 132 mm)
    Mounting Standard desktop, optional rack mount kit
    Shock 4G
    Vibration 1G 10Hz~500Hz



    OTHER SPECIFICATIONS
    WiFi specifications 802.11 b, g, and n
    Vent Front panel vent and safety release button (only for 780S)
    Communications RS232,USB,LAN,WIFI
    Stability indicator User selectable
    Operating modes Control, measure, and vent
    Display modes Controller – show pressure indication and control
    Localization English, Chinese (simplified), German, Spanish, French, Italian, Portuguese, Russian, Japanese
    Conformity CE
    Calibration certification Accredited certificate of calibration with data included
